| Especificaciones |

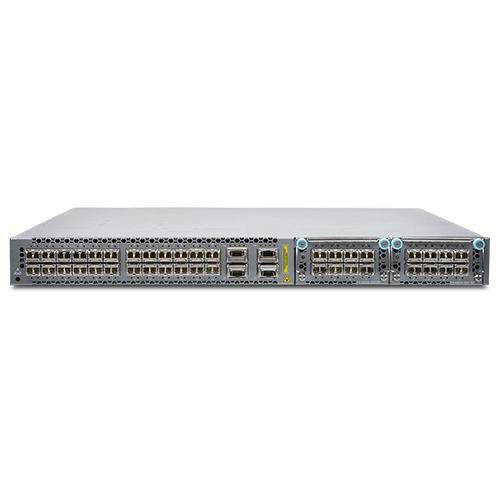

EX4600-40F-DC-AFI |
| Capacidad de conmutación |
720 Gbps (unidireccional)/1.44 Tbps (bidireccional) |
| Rendimiento de capa 2/capa 3 (máximo con paquetes de 64 bytes) |
1,071 Mpps (velocidad de cable) |
| Modo de conmutación |
Corte y reenvío y almacenamiento y reenvío |
| Tiempo medio predicho entre fallas (MTBF) |
150,000 horas |
| Tasa FIT predicha |
4,987 |
| Kit de instalación en rack |
Opciones versátiles de montaje en cuatro postes para rack de servidores de 19 pulgadas o rack de telecomunicaciones |
| Direcciones MAC por sistema |
288,000 |
| Identificadores de VLAN |
4,091 |
| Número de puertos por LAG |
32 |
| Escala FCoE |
Número de VLAN FCoE/tejidos virtuales FC: 4,095 |
| Filtros de firewall |
4000 |
| Rutas unicast IPv4 |
128,000 prefijos; 208,000 rutas de host |
| Rutas multicast IPv4 |
104,000 |
| Rutas multicast IPv6 |
52,000 |
| Rutas unicast IPv6 |
64,000 prefijos |
| Entradas del Protocolo de resolución de direcciones (ARP) |
48,000 |
| Tramas jumbo |
9,216 bytes |
| Especificaciones de software |
| Características de capa 2 |
STP—IEEE 802.1D (802.1D-2004)
Protocolo de árbol de expansión rápido (RSTP) (IEEE 802.1w); MSTP (IEEE 802.1s)
Protección de unidad de datos de protocolo de puente (BPDU)
Protección de bucle
Protección de raíz
RSTP y VSTP ejecutándose simultáneamente
VLAN—Troncalización de VLAN IEEE 802.1Q
Interfaz VLAN enrutada (RVI)
VLAN basada en puerto
Filtrado de direcciones MAC
Túnel GRE
QinQ
Traducción de VLAN
Asignación estática de direcciones MAC para interfaz
Aprendizaje de MAC por VLAN (límite)
Desactivar aprendizaje de MAC
Agregación de enlaces y Protocolo de control de agregación de enlaces (LACP) (IEEE 802.3ad)
Protocolo de descubrimiento de capa de enlace (LLDP) IEEE 802.1AB
Notificación de MAC
Configuración de envejecimiento de direcciones MAC
Filtrado de direcciones MAC
MAC persistente (MAC pegajoso) |
| Características de capa 3 (IPv4) |
Enrutamiento estático
Política de enrutamiento
Protocolos de enrutamiento (RIP, OSPF, IS-IS, BGP, MBGP)
Protocolo de redundancia de enrutador virtual (VRRP)
Protocolo de detección de reenvío bidireccional (BFD)
Enrutador virtual
Retransmisión de Protocolo de configuración dinámica de host (DHCP)
Protocolo de resolución de direcciones (ARP) proxy
Características de multidifusión
Protocolo de administración de grupos de Internet (IGMP): v1, v2, v3
Espionaje IGMP: v1, v2, v3
Filtro IGMP
PIM-SM
Protocolo de descubrimiento de fuente de multidifusión (MSDP)
Seguridad y filtros
Inicio de sesión y contraseña de interfaz seguros
RADIUS
TACACS+
Filtros de entrada y salida: Permitir y denegar, filtros de puerto, filtros de VLAN y filtros enrutados, incluidos los filtros de puerto de administración
Acciones de filtro: Registro, registro del sistema, rechazar, duplicar a una interfaz, contadores, asignar clase de reenvío, permitir, descartar, controlar, marcar
SSH v1, v2
Soporte ARP estático
Control de tormentas, desactivación de errores de puerto y recuperación automática
Protección contra denegación de servicio (DoS) del plano de control
Inspección dinámica de ARP (DAI)
Dirección MAC pegajosa
Espionaje DHCP
Reenvío basado en filtro
Reenvío de tráfico de difusión directa de IP
IPv4 sobre GRE (encapsulación y desencapsulación) |
| Características de capa 3 (IPv6) |
Enrutamiento estático
Protocolos de enrutamiento (RIPng, OSPF v3, IS-IS v6, BGP v6)
Protocolo de redundancia de enrutador virtual (VRRP v3)
CoS IPv6 (BA, clasificación y reescritura de MF, programación basada en TC)
LSP IPv6 sobre MPLS (6PE)
Ping IPv6
Traceroute IPv6
Protocolo de descubrimiento de vecinos
Descubrimiento de MTU de ruta
SNMP, NTP, DNS, RADIUS, TACACS+, AAA
Soporte de enrutador virtual para unicast IPv6 |
| Calidad de servicio (QoS) |
QoS L2 y L3: Clasificación, reescritura, colas
Limitación de velocidad:
Control de ingreso: 1 tasa 2 colores, 2 tasas 3 colores
Control de egreso: Regulador, acción de marcado descendente del regulador
Formación de egreso: Por cola, por puerto
12 colas de hardware por puerto (8 unicast y 4 multicast)
Encolamiento de prioridad estricta (LLQ), round-robin ponderado de déficit suavizado (SDWRR), detección temprana aleatoria ponderada (WRED), caída de cola ponderada
Remarcado 802.1p
Criterios de clasificación L2: Interfaz, dirección MAC, Ethertype, 802.1p, VLAN
Capacidades de evitación de congestión: WRED
Confianza IEEE 802.1p (ingreso)
Remarcado de paquetes puenteados
Control de flujo basado en prioridad (PFC)—IEEE 802.1Qbb
Protocolo de intercambio de puentes de centro de datos (DCBX), DCBx FCoE y tipos, longitudes y valores (TLVs) de iSCSI
Fibre Channel sobre Ethernet (FCoE)
Conmutador de tránsito FCoE (instalación de ACL de espionaje FIP)
Pasarela de canal de fibra virtual
Aprendizaje de ruta de sesión FCoE
Monitoreo de estado de sesión FCoE
Reinicio elegante para espionaje FIP
Espionaje VN2VN FC-BB-6 |
| Listas de control de acceso (ACL) |
ACL basada en puerto (PACL): Ingreso y egreso
ACL basada en VLAN (VACL): Ingreso y egreso
ACL basada en enrutador (RACL): Ingreso y egreso
Entradas ACL (ACE) en hardware por sistema:
ACL de ingreso: 1,536
ACL de egreso: 1,024
Contador ACL para paquetes denegados
Contador ACL para paquetes permitidos
Capacidad de agregar/eliminar/cambiar entradas ACL en medio de la lista (edición ACL)
ACL L2-L4
ACL IPv6
Filtro de firewall en interfaz de bucle invertido
Filtro de firewall en interfaz de administración |
| Chasis virtual |
40GbE y 10GbE como puerto de chasis virtual
Elección del motor de enrutamiento (RE) del chasis virtual
Preaprovisionamiento de chasis virtual (plug and play)
Formación automática de LAG de puertos de chasis virtual
Soporte de chasis virtual mixto entre EX4300-EX4600 (solo en centro de datos)
Tránsito FCoE a través de miembros del chasis virtual
QoS en puertos de chasis virtual
Reenvío designado local
Conmutación por error elegante de RE (GRES)
Enrutamiento sin interrupciones (NSR)
Puenteado sin interrupciones (NSB)
Monitorear interfaz agregada distribuida
Protección del plano de control para RE virtual |
| Alta disponibilidad |
ISSU (en configuración autónoma y MC-LAG)
Detección de reenvío bidireccional (BFD)
Detección de fallos de enlace ascendente (UFD)
Conmutación por error elegante del motor de enrutamiento (GRES) en configuración de chasis virtual
Puenteado sin interrupciones (NSB) en configuración de chasis virtual
Enrutamiento sin interrupciones (NSR) en configuración de chasis virtual
Actualización de software sin interrupciones (NSSU) en configuración de chasis virtual |
| MPLS |
VRF-Lite
Pila de 2 etiquetas
Rutas conmutadas por etiquetas estáticas (LSP)
Señalización de LSP basada en RSVP
Señalización de LSP basada en LDP
Túnel LDP (LDP sobre RSVP)
Clase de servicio MPLS (CoS)
ACL/policiers MPLS
Soporte LSR MPLS
Push, swap, pop, búsqueda IP
Túnel IPv6 (6PE) (a través de la red troncal MPLS IPv4)
Operación, administración y mantenimiento de MPLS (OAM)
Ping LSP
L3VPN IPv4 (RFC 2547, 4364)
Ethernet sobre MPLS (circuito L2)
VPN de capa 3 (L3VPN)
VPN de capa 2 (L2VPN)
Protección de enlace
Reenvío rápido MPLS (FRR) - Protección 1:1
Protección de nodo-enlace |
| Administración y operaciones del dispositivo |
Software web de Junos (J-Web)
Gestión y acceso a la CLI basada en roles
CLI a través de consola, telnet o SSH
Ping y traceroute extendidos
Recuperación y reversión de la configuración de Junos OS
Reversión de imagen
SNMP v1/v2/v3
Protocolo de gestión XML de Junos
sFlow v5
Servidor DHCP
Relevo DHCP en interfaces VLAN L2 y L3 (con opción 82)
Soporte para servidor local DHCP
Recopilación de estadísticas de alta frecuencia
LED de baliza para puerto y sistema
Automatización y orquestación
Aprovisionamiento sin intervención (ZTP)
Plug-in OpenStack Neutron
Puppet
Chef
Scripts de eventos, confirmación y operaciones de Junos OS
Capacidad de ejecutar scripts escritos en Python/TCL/Perl |
| Plataformas de gestión y análisis |
Juniper Mist Wired Assurance para Campus
Junos Space®Network Director para Campus
Gestión de Junos Space® |
| Protocolo Spanning Tree (STP) |
Instancias del Protocolo de árbol de expansión múltiple (MSTP): 64
Instancias del Protocolo de árbol de expansión de VLAN (VSTP): 253 |
| Agregación de enlaces |
Agregación de enlaces multichasis (MC-LAG) - Capa 2, Capa 3, VRRP, STP
Grupo de troncales redundantes (RTG)
Algoritmo de equilibrio de carga LAG —tráfico puenteado o enrutado (unicast o multicast):
IP: SIP, Protocolo de Internet Dinámico (DIP), puerto de origen TCP/UDP, puerto de destino TCP/UDP
Capa 2 y no IP: MAC SA, MAC DA, Ethertype, ID de VLAN, puerto de origen
Paquete FCoE: ID de origen (SID), ID de destino (DID), ID de intercambio de origen (OXID), puerto de origen |
| Duplicación de tráfico |
Basado en puertos
Puerto LAG
Basado en VLAN
Basado en filtros
Espejo a local
Analizador remoto local/L2 (SPAN, RSPAN para tramas IPv4 e IPv6)
Duplicación a destinos remotos (L2 sobre VLAN)
Tecnología Insight (monitorización de micro ráfagas e informes de estadísticas) |
| Temperatura de funcionamiento |
0° a 40° C (32° a 104° F) |
| Temperatura de almacenamiento |
-40° a 70° C (-40° a 158° F) |
| Altitud de funcionamiento |
hasta 2,000 |
| Humedad relativa de funcionamiento |
5% a 90% (sin condensación) |
| Humedad relativa sin funcionamiento |
0% a 95% (sin condensación) |
| Estándares IEEE |
IEEE 802.1D
IEEE 802.1w
IEEE 802.1
IEEE 802.1Q
IEEE 802.1p
IEEE 802.1ad
IEEE 802.3ad
IEEE 802.1AB
IEEE 802.3x
IEEE 802.1Qbb
IEEE 802.1Qaz |
| RFCs compatibles |
RFC 768 UDP
RFC 783 Protocolo de Transferencia de Archivos Trivial (TFTP)
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
Cliente y servidor Telnet RFC 854
RFC 894 IP sobre Ethernet
RFC 903 RARP
RFC 906 TFTP Bootstrap
RFC 951 1542 BootP
RFC 1058 Protocolo de Información de Enrutamiento
RFC 1112 IGMP v1
RFC 1122 Requisitos del host
RFC 1142 Protocolo de Enrutamiento Intra-dominio OSI IS-IS
RFC 1256 Descubrimiento de enrutadores ICMP IPv4 (IRDP)
RFC 1492 TACACS+
RFC 1519 Enrutamiento entre dominios sin clases (CIDR)
RFC 1587 Opción de área no tan stub de OSPF (NSSA)
RFC 1591 Sistema de Nombres de Dominio (DNS)
RFC 1745 BGP4/IDRP para IP—Interacción OSPF
RFC 1772 Aplicación del Protocolo de Pasarela de Frontera en Internet
RFC 1812 Requisitos para enrutadores IP Versión 4
RFC 1997 Atributo de Comunidades BGP
RFC 2030 SNTP, Protocolo de Hora de Red Simple
RFC 2068 Servidor HTTP
Agente de retransmisión BOOTP/DHCP y Host Dinámico RFC 2131
RFC 2138 Autenticación RADIUS
RFC 2139 Contabilidad RADIUS
RFC 2154 OSPF con Firmas Digitales (Contraseña, MD-5)
RFC 2236 IGMP v2
RFC 2267 Filtrado de entrada de red
RFC 2328 OSPF v2 (modo de borde)
RFC 2338 VRRP
RFC 2362 PIM-SM (modo de borde)
RFC 2370 Opción de Anuncio de Estado de Enlace Opaco de OSPF (LSA)
RFC 2385 Protección de sesiones BGP a través de la opción de firma MD5 (Message Digest 5) de TCP
RFC 2439 Amortiguación de solapamiento de rutas BGP
RFC 2453 RIP v2
RFC 2474 Definición del campo de servicios diferenciados en los encabezados IPv4 e IPv6
RFC 2597 Grupo de Comportamiento por Salto (PHB) de Reenvío Asegurado
RFC 2598 Un PHB de reenvío acelerado
RFC 2697 Un marcador de tres colores de una sola tasa
RFC 2698 Un marcador de tres colores de dos tasas
RFC 2796 Reflexión de rutas BGP: una alternativa a la malla completa IBGP
RFC 2918 Capacidad de actualización de rutas para BGP-4
RFC 3065 Confederaciones de sistemas autónomos para BGP
RFC 3376 IGMP v3 (solo modo de inclusión de multidifusión específica de fuente)
RFC 3392 Anuncio de capacidades con BGP-4
RFC 3446 RP Anycast
RFC 3569 SSM
RFC 3618 MSDP
RFC 3623 Reinicio elegante de OSPF
RFC 4271 Protocolo de Pasarela de Frontera 4 (BGP-4)
RFC 4360 Atributo de comunidades extendidas BGP
RFC 4456 Reflexión de rutas BGP: una alternativa al BGP interno (IBGP) de malla completa
RFC 4486 Subcódigos para el mensaje de notificación de cese de BGP
RFC 4724 Mecanismo de reinicio elegante para BGP
RFC 4812 Señalización de reinicio de OSPF
RFC 4893 Soporte BGP para espacio de número AS de cuatro octetos
RFC 5176 Extensiones de autorización dinámica a RADIUS
RFC 5396 Representación textual de números de sistema autónomo (AS)
RFC 5668 Comunidad extendida BGP específica de AS de 4 octetos
RFC 5880 Detección de reenvío bidireccional (BFD)
Servidor de protocolo de configuración dinámica de host (DHCP) |
| MIBs soportadas |
RFC 1155 SMI
RFC 1157 SNMPv1
RFC 1212, RFC 1213, RFC 1215 MIB-II, MIB similar a Ethernet y TRAPs
RFC 1850 OSPFv2 MIB
RFC 1901 Introducción a SNMPv2 basado en la comunidad
RFC 2011 SNMPv2 para protocolo de Internet usando SMIv2
RFC 2012 SNMPv2 para protocolo de control de transmisión usando SMIv2
RFC 2013 SNMPv2 para protocolo de datagramas de usuario usando SMIv2
RFC 2233, El MIB del grupo de interfaces usando SMIv2
RFC 2287 MIB de paquetes de aplicación del sistema
RFC 2570 Introducción a la versión 3 del marco de gestión de red estándar de Internet
RFC 2571 Una arquitectura para describir marcos de gestión SNMP (acceso de solo lectura)
RFC 2572 Procesamiento y envío de mensajes para SNMP (acceso de solo lectura)
RFC 2576 Coexistencia entre SNMP Versión 1, Versión 2 y Versión 3
RFC 2578 MIB de estructura de información de gestión SNMP
RFC 2579 Convenciones textuales SNMP para SMIv2
RFC 2580 Declaraciones de conformidad para SMIv2
RFC 2665 MIB de interfaz similar a Ethernet
RFC 2787 MIB VRRP
RFC 2790 MIB de recursos del host
RFC 2819 MIB RMON
RFC 2863 MIB de grupo de interfaz
RFC 2932 MIB de multidifusión IPv4
RFC 3410 Introducción y declaraciones de aplicabilidad para el marco de gestión estándar de Internet
RFC 3411 Una arquitectura para describir marcos de gestión SNMP
RFC 3412 Procesamiento y envío de mensajes para SNMP
RFC 3413 Protocolo simple de administración de red (SNMP) (se admiten todos los MIB excepto el MIB proxy)
RFC 3414 Modelo de seguridad basado en usuario (USM) para la versión 3 de SNMPv3
RFC 3415 Modelo de control de acceso basado en vista (VACM) para SNMP
RFC 3416 Versión 2 de las operaciones de protocolo para SNMP
RFC 3417 Asignaciones de transporte para SNMP
RFC 3418 Base de información de gestión (MIB) para SNMP
RFC 3584 Coexistencia entre la versión 1, la versión 2 y la versión 3 del marco de gestión de red estándar de Internet
RFC 3826 El algoritmo de cifrado Advanced Encryption Standard (AES) en el modelo de seguridad basado en usuario de SNMP
RFC 4188 Definiciones de objetos gestionados para puentes
RFC 4318 Definiciones de objetos gestionados para puentes con protocolo de árbol de expansión rápida
RFC 4363b MIB Q-Bridge VLAN |
| Seguridad |
CAN/CSA-C22.2 No. 60950-1 (2007) Equipo de tecnología de la información—Seguridad
UL 60950-1 (2.ª ed.) Equipo de tecnología de la información—Seguridad
EN 60950-1 (2005) Equipo de tecnología de la información—Seguridad
IEC 60950-1 (2005) Equipo de tecnología de la información—Seguridad (Todas las desviaciones por país): Informe del esquema CB.
EN 60825-1 +A1+A2 (1994) Seguridad de productos láser—Parte 1: Clasificación de equipos
GR-63-Core (2006) Equipo de red, sistemas de construcción (NEBS) Protección física
GR-1089-Core (2006) EMC y seguridad eléctrica para equipos de telecomunicaciones de red |
| EMC |
FCC 47CFR, Parte 15 Clase A (2009) Emisiones radiadas en EE. UU.
EN 55022 Clase A (2006)+ A1 2007 Emisiones radiadas europeas
VCCI Clase A (2007) Emisiones radiadas japonesas
BSMI CNS 13438 y NCC C6357 Emisiones radiadas de Taiwán
AS/NZS CISPR22:2009 |
