| Especificaciones |

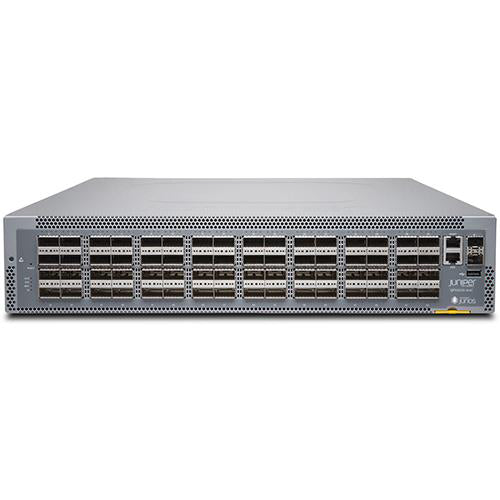

QFX5210-64C-DCSAFO |
| CPU |
Intel Broadwell-DE, 4 núcleos, 2.2 GHz |
| Memoria |
16 GB DDR4 |
| Almacenamiento |
SSD de 100 GB |
| Rendimiento del sistema |
Hasta 12.8 Tbps (bidireccional) |
| Capacidad de reenvío |
Hasta 4.2 Bpps |
| Búfer de paquetes total |
42 MB |
| Direcciones MAC por sistema |
264,000 |
| ID de VLAN |
4096 (3 VLAN reservadas para uso interno) |
| Número de grupos de agregación de enlaces (LAG) |
64 |
| Número de puertos por LAG |
64 |
| Filtros de firewall |
Entrada: 768 reglas ACL enrutadas (RACL), 768 reglas ACL de VLAN (VACL), 768 reglas ACL de puerto (PACL)
Salida: 1024 reglas RACL, VACL y PACL |
| Capacidad de ruta IPv4 |
262,140 |
| Capacidad de tabla de host IPv4 |
204,750 |
| Capacidad de ruta IPv6 |
172,016 |
| Capacidad de tabla de host IPv6 |
102,339 |
| Entradas de Protocolo de resolución de direcciones (ARP) |
49,000 |
| Túneles de encapsulación de enrutamiento genérico (GRE) |
2040 |
| Etiquetas MPLS |
32,000 |
| VPNs L3 IPv4 MPLS (Licencia de servicios premium) |
2048 |
| Marco jumbo |
9,216 bytes |
| Protocolo de árbol de expansión (STP) |
- Instancias del Protocolo de árbol de expansión múltiple (MSTP): 64
- Instancias del Protocolo de árbol de expansión de VLAN (VSTP): 509 |
| Reflejo de tráfico |
- Puertos de destino de reflejo por conmutador: 4
- Número máximo de sesiones de reflejo: 4
- VLAN de destino de reflejo por conmutador: 4 |
| Especificaciones de software |
| Características de capa 2 |
EVPN-VXLAN
STPIEEE 802.1D (802.1D-2004)
Protocolo de árbol de expansión rápida (RSTP) (IEEE 802.1w); MSTP (IEEE 802.1s)
Protección de unidad de datos de protocolo de puente (BPDU)
Protección contra bucles
Protección de raíz
RSTP y VSTP ejecutándose concurrentemente
Troncalización VLANIEEE 802.1Q
Interfaz VLAN enrutada (RVI)
VLAN basada en puerto
Filtrado de direcciones MAC
Q-in-Q
Traducción de VLAN
Asignación de dirección MAC estática para interfaz
Aprendizaje de MAC por VLAN (límite):
-Deshabilitar aprendizaje de MAC
-Agregación de enlaces y Protocolo de control de agregación de enlaces (LACP) (IEEE 802.3ad)
-Protocolo de descubrimiento de capa de enlace (LLDP) IEEE 802.1AB |
| Características de capa 3 |
Enrutamiento estático
RIP v1/v2
OSPF v1/v2
OSPF v3
Reenvío basado en filtro
Protocolo de redundancia de enrutador virtual (VRRP)
IPv6
Enrutadores virtuales
RPF unicast (uRPF)
Alternativa sin bucles (LFA)
BGP (licencia de servicios avanzados o premium)
IS-IS (licencia de servicios avanzados o premium)
Reenvío de Protocolo de configuración dinámica de host (DHCP) v4/v6
DHCP consciente de VR
IPv4/IPv6 sobre túneles GRE (basado en interfaz con decap/encap y basado en firewall solo con decap)
PFC basado en DSCP |
| Características de multidifusión |
Protocolo de gestión de grupos de Internet (IGMP) v1/v2
Descubrimiento de oyentes de multidifusión (MLD) v1/v2
Proxy IGMP, consultor
Snooping IGMP
Snooping MLD
Multidifusión independiente del protocolo PIM-SM, PIM-SSM, PIM-Bidir
Protocolo de descubrimiento de origen de multidifusión (MSDP)
Etiqueta Ethernet de multidifusión selectiva (SMET)EVPN Tipo-6
EVPN Tipo-7/8 |
| Agregación de enlaces |
Agregación de enlaces multichasis (MC-LAG)
Grupo troncal redundante (RTG)
Algoritmo de equilibrio de carga de LAGtráfico puenteado o enrutado (unicast o multicast)
-IP: Protocolo de iniciación de sesión (SIP), IP dinámica (DIP), puerto de origen TCP/UDP, puerto de destino TCP/UDP
-Capa 2 y no IP: MAC SA, MAC DA, Ethertype, ID de VLAN, puerto de origen |
| Calidad de servicio (QoS) |
QoS L2 y L3: Clasificación, reescritura, colas
Limitación de velocidad
-Control de entrada: 1 velocidad 2 colores, 2 velocidades 3 colores
-Control de salida: Controlador, acción de marcado de controlador
-Conformación de salida: Por cola, por puerto
10 colas de hardware por puerto (8 unicast y 2 multicast)
Colas de prioridad estricta (LLQ), round-robin ponderado de déficit con conformación (SDWRR), detección temprana aleatoria ponderada (WRED)
Remarcado 802.1p
Criterios de clasificación de capa 2: Interfaz, dirección MAC, Ethertype, 802.1p, VLAN
Capacidades de evitación de congestión: WRED
Confianza IEEE 802.1p (entrada)
Remarcado de paquetes puenteados |
| Seguridad y filtros |
Inicio de sesión y contraseña seguros de la interfaz
RADIUS
TACACS+
Filtros de entrada y salida: Permitir y denegar, filtros de puerto, filtros de VLAN y filtros enrutados, incluidos los filtros de puerto de gestión
Acciones de filtro: Registro, registro del sistema, rechazar, reflejar a una interfaz, contadores, asignar clase de reenvío, permitir, descartar, controlar, marcar
SSH v1, v2
Compatibilidad con ARP estático
Control de tormentas, deshabilitación de errores de puerto y recuperación automática
Protección contra denegación de servicio (DoS) del plano de control
Snooping DHCP |
| Puenteado de centros de datos (DCB) |
Control de flujo basado en prioridad (PFC)IEEE 802.1Qbb |
| Alta disponibilidad |
Detección de reenvío bidireccional (BFD) en subsegundos
Detección de fallos de enlace ascendente (UFD) |
| MPLS (Licencia de servicios avanzados) |
Rutas conmutadas por etiquetas (LSP) estáticas
Señalización de LSP basada en RSVP
Señalización de LSP basada en LDP
Túneles LDP (LDP sobre RSVP)
Clase de servicio (CoS) MPLS
Lista de control de acceso (ACL)/controladores MPLS
Compatibilidad con MPLS LSR
VPN L3 IPv4 (RFC 2547, 4364)
Reruteo rápido (FRR) MPLS |
| Visibilidad y análisis |
Reflejo de puerto local (comparable a SPAN)
Reflejo de puerto remoto (comparable a RSPAN)
Reflejo de puerto remoto con un túnel GRE (comparable a ERSPAN)
Análisis de ruta de flujo del motor de análisis en la nube
sFlow v5 |
| Gestión y operaciones de dispositivos |
Gestión y acceso CLI basados en roles
CLI a través de consola, telnet o SSH
Ping y traceroute extendidos
Rescate y reversión de la configuración de Junos OS
Reversión de imagen
SNMP v1/v2/v3
Protocolo de gestión XML de Junos
Recopilación de estadísticas de alta frecuencia
LED de baliza para puerto y sistema
Automatización y orquestación
Aprovisionamiento sin contacto (ZTP)
Complemento Neutron de OpenStack
Puppet
Chef
Python
Eventos, confirmaciones y scripts OP de Junos OS |
| Temperatura de funcionamiento |
0° a 40° C (32° a 104° F) |
| Temperatura de almacenamiento |
-40° a 70° C (-40° a 158° F) |
| Altitud de funcionamiento |
Hasta 1828 m (6000 pies) |
| Humedad relativa en funcionamiento |
5% a 90% (sin condensación) |
| Humedad relativa sin funcionamiento |
0% a 95% (sin condensación) |
| Sísmico |
Diseñado para cumplir los requisitos sísmicos GR-63, Zona 4 |
| Estándares IEEE |
IEEE 802.1D
IEEE 802.1w
IEEE 802.1
IEEE 802.1Q
IEEE 802.1p
IEEE 802.1ad
IEEE 802.3ad
IEEE 802.1AB
IEEE 802.3x
IEEE 802.1Qbb |
| Estándares T11 |
INCITS T11 FC-BB-5 |
| RFC compatibles |
RFC 768 UDP
RFC 783 Protocolo de transferencia de archivos trivial (TFTP)
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 Cliente y servidor Telnet
RFC 894 IP sobre Ethernet
RFC 903 RARP
RFC 906 Arranque TFTP
RFC 951 1542 BootP
RFC 1058 Protocolo de información de enrutamiento
RFC 1112 IGMP v1
RFC 1122 Requisitos del host
RFC 1142 Protocolo de enrutamiento intradominio OSI IS-IS
RFC 1256 Descubrimiento de enrutadores ICMP IPv4 (IRDP)
RFC 1492 TACACS+
RFC 1519 Enrutamiento entre dominios sin clases (CIDR)
RFC 1587 Opción de área no tan stub de OSPF (NSSA)
RFC 1591 Sistema de nombres de dominio (DNS)
RFC 1745 BGP4/IDRP para interacción IPOSPF
RFC 1772 Aplicación del protocolo de puerta de enlace fronteriza en Internet
RFC 1812 Requisitos para enrutadores IP versión 4
RFC 1997 Atributo de comunidades BGP
RFC 2030 SNTP, Protocolo de hora de red simple
RFC 2068 Servidor HTTP
RFC 2131 Agente de retransmisión BOOTP/DHCP y host dinámico
RFC 2138 Autenticación RADIUS
RFC 2139 Contabilidad RADIUS
RFC 2154 OSPF con firmas digitales (contraseña, MD-5)
RFC 2236 IGMP v2
RFC 2267 Filtrado de entrada de red
RFC 2328 OSPF v2 (modo de borde)
RFC 2338 VRRP
RFC 2362 PIM-SM (modo de borde)
RFC 2370 Opción de anuncio de estado de enlace opaco (LSA) de OSPF
RFC 2385 Protección de sesiones BGP mediante la opción de firma de resumen de mensajes 5 (MD5) de TCP
RFC 2439 Amortiguación de fluctuaciones de ruta BGP
RFC 2453 RIP v2
RFC 2474 Definición del campo de servicios diferenciados en los encabezados IPv4 e IPv6
RFC 2597 Grupo PHB de reenvío garantizado (comportamiento por salto)
RFC 2598 Un PHB de reenvío expedito
RFC 2697 Un marcador de tres colores de una sola tasa
RFC 2698 Un marcador de tres colores de dos tasas
RFC 2796 Reflexión de ruta BGP: una alternativa a la malla completa IBGP
RFC 2918 Capacidad de actualización de ruta para BGP-4
RFC 3065 Confederaciones de sistemas autónomos para BGP
RFC 3376 IGMP v3 (solo modo de inclusión de multidifusión específica de fuente)
RFC 3392 Anuncio de capacidades con BGP-4
RFC 3446, RP de Anycast
RFC 3569 SSM
RFC 3618 MSDP
RFC 3623 Reinicio elegante de OSPF
RFC 4271 Protocolo de puerta de enlace fronteriza 4 (BGP-4)
RFC 4360 Atributo de comunidades extendidas BGP
RFC 4456 Reflexión de ruta BGP: una alternativa a la malla completa BGP interna (IBGP)
RFC 4486 Subcódigos para mensaje de notificación de cese de BGP
RFC 4724 Mecanismo de reinicio elegante para BGP
RFC 4812 Señalización de reinicio de OSPF
RFC 4893 Soporte BGP para espacio de número AS de cuatro octetos
RFC 5176 Extensiones de autorización dinámica a RADIUS
RFC 5396 Representación textual de números de sistema autónomo (AS)
RFC 5668 Comunidad extendida BGP específica de AS de 4 octetos
RFC 5880 Detección de reenvío bidireccional (BFD)
Servidor de protocolo de configuración (DHCP) |
| MIB compatibles |
RFC 155 SMI
RFC 1157 SNMPv1
RFC 1212, RFC 1213, RFC 1215 MIB-II, MIB similar a Ethernet y TRAPs
RFC 1850 MIB de OSPFv2
RFC 1901 Introducción a SNMPv2 basado en la comunidad
RFC 2011 SNMPv2 para protocolo de Internet usando SMIv2
RFC 2012 SNMPv2 para protocolo de control de transmisión usando SMIv2
RFC 2013 SNMPv2 para protocolo de datagramas de usuario usando SMIv2
RFC 2233, El MIB del grupo de interfaces usando SMIv2
FC 2287 MIB de paquetes de aplicación de sistema
RFC 2570 Introducción a la versión 3 del marco de gestión de red estándar de Internet
RFC 2571 Una arquitectura para describir marcos de gestión SNMP (acceso de solo lectura)
RFC 2572 Procesamiento y envío de mensajes para SNMP (acceso de solo lectura)
RFC 2576 Coexistencia entre SNMP Versión 1, Versión 2 y Versión 3
RFC 2578 MIB de estructura de información de gestión SNMP
RFC 2579 Convenciones textuales SNMP para SMIv2
RFC 2580 Declaraciones de conformidad para SMIv2
RFC 2665 MIB de interfaz similar a Ethernet
RFC 2787 MIB de VRRP
RFC 2790 MIB de recursos de host
RFC 2819 MIB de RMON
RFC 2863 MIB de grupo de interfaces
RFC 2932 MIB de multidifusión IPv4
RFC 3410 Introducción y declaraciones de aplicabilidad para el marco de gestión estándar de Internet
RFC 3411 Una arquitectura para describir marcos de gestión SNMP
RFC 3412 Procesamiento y envío de mensajes para SNMP
RFC 3413 Protocolo simple de administración de red (SNMP): todos los MIB son compatibles, excepto el MIB proxy
RFC 3414 Modelo de seguridad basado en el usuario (USM) para SNMPv3
RFC 3415 Modelo de control de acceso basado en vistas (VACM) para SNMP
RFC 3416 Versión 2 de las operaciones de protocolo para SNMP
RFC 3417 Asignaciones de transporte para SNMP
RFC 3418 Base de información de gestión (MIB) para SNMP
RFC 3584 Coexistencia entre la Versión 1, la Versión 2 y la Versión 3 del marco de gestión de red estándar de Internet
RFC 3826 El algoritmo de cifrado Estándar de cifrado avanzado (AES) en el modelo de seguridad basado en el usuario de SNMP
RFC 4188 Definiciones de objetos gestionados para puentes
RFC 4318 Definiciones de objetos gestionados para puentes con protocolo de árbol de expansión rápida
RFC 4363b MIB VLAN de puente Q |
| Seguridad |
CAN/CSA-C22.2 No. 60950-1
UL 60950-1 (2ª edición)
IEC 60950-1: 2005/A2:2013 |
| EMC |
EN 300 386
EN 55032/CISPR 32, Clase A
EN 55022/CISPR 22, Clase A
EN 55024/CISPR 24, Clase A
FCC 47 CFR Parte 15, Clase A
ICES-003, Clase A AS/NZS CISPR 32
VCCI-CISPR 32, Clase A
BSMI CNS 13438
KN32/KN35
EN 61000-3-2
EN 61000-3-3
ETSI
ETSI EN 300 019: Condiciones ambientales y pruebas ambientales para equipos de telecomunicaciones
ETSI EN 300 019-2-1 (2000) Almacenamiento
ETSI EN 300 019-2-2 (1999) Transporte |
